1、說明：

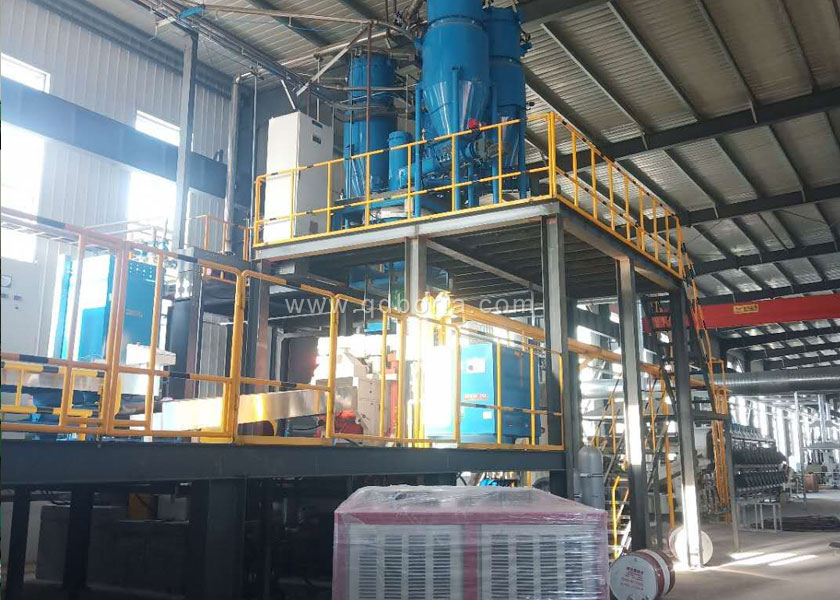

碳黑自動稱量配料設備針對生產過程中炭黑等材料的計量磅秤。設備根據配方會將其中的任意一種配合，按照重量要求裝到速化袋中或者直接輸送到捏練機內。如圖：

2、功能：
2.1、本設備稱量范圍為  1KG-50KG，螺旋稱量速度4噸/小時（連續理論出料）。
2.2、單種物料精度為±100g（精度系以重量因素、環境因素要做考慮，材料顆粒均勻及物性如潮解等影響，另行討論）
2.3、本機機體與原材料接觸面積為304不銹鋼。
2.4、本機含引風除塵系統一套。
2.5、本機由PLC加伺服控制，達到多段送料速度功能。
2.6、以下主要配件和輔助設備約定：

序號	設備名稱	規格型號/品牌	備注
1	引風系統	BORIA	1套
2	不銹鋼螺旋輸送機	BORIA	螺旋厚度6mm 槽壁厚度5mm
3	防物料堆積振打系統	BORIA	4套
4	物料稱重系統	實潤	1件
5	稱重傳感器	西門子	1件
6	4工位自動稱量控制系統	BORIA	1套
7	PLC	西門子或同檔次產品	1套
8	觸摸屏	西門子或同檔次產品	1套
9	低壓電器	西門子或同檔次產品	1套
10	變頻器	西門子或同檔次產品	4臺
11	炭黑料袋箱	BORIA	1

2.7、設備預實現功能約定：
2.7.1、能夠按照提前輸入的配方重量，設備分別自動執行4個螺旋送料機（變頻控制）至稱重重量。稱重精度為±100g。（稱重精度受重量因素、環境因素、物料顆粒均勻性、物料因素如受潮等影響，會有所不同。）

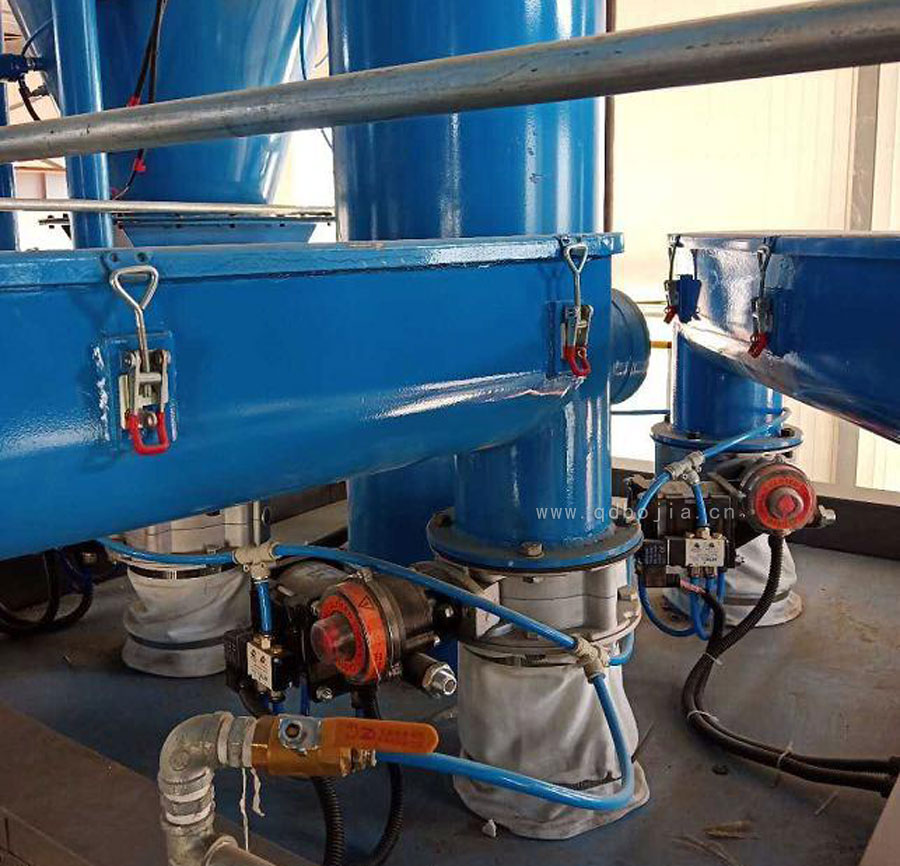

2.7.2、設備采取氣動噴吹和氣動振打的方式，防止物料堆積和架橋的形成，能夠順暢的完成稱量過程。
2.7.3、配方輸入由專人憑密碼進行輸入和修改。
2.7.4、配方選取，由操作人員點選相應的配方代號，并能輸入配料數量，系統即會按照要求進行自動稱量。
2.7.5、稱量過程，需人工拾取包裝袋套到既定位置 ，并人工給定（手動/自動可轉換）設備信號開始工作，配料完畢需人工將料袋轉移，并重復以上步驟。
2.7.6、設備能夠?qū)⒚總€班次的稱重數量、稱重結果及各工位投料情況進行采集，用U盤憑密碼可導出至電腦進行備案及分析。
2.7.7、料倉低料位自動報警提示系統。
3、備注：
3.1、可能影響計量精度問題如下，需做改善排除
A、材料顆粒均勻度
B、材料易潮解、結塊（濕度、靜電原因造成結塊、架橋）等現象，除了影響計量精度及管路輸送速度外，甚至?xí)斐啥鹿墁F(xiàn)象；
C、計量速度與精度成正比。
D、為保持速度和精度，必須定時或隨時為管路做清潔保養。
3.2、需方需提供穩定的干燥的壓縮空氣，作為氣源。并提供一次電源。
3.3、設備不能稱量7系及以上碳黑。

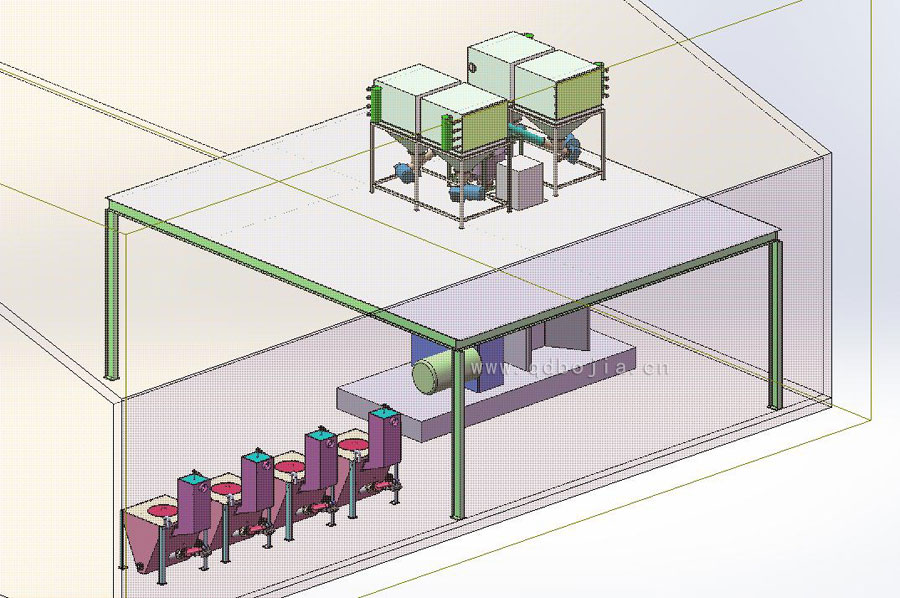

如廠房高度允許，可以直接加料到密煉機。
