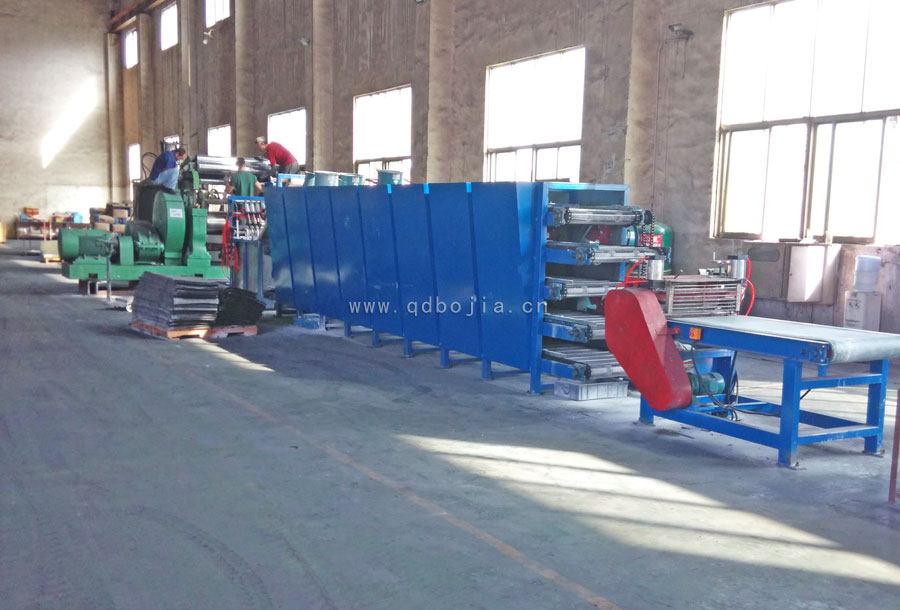

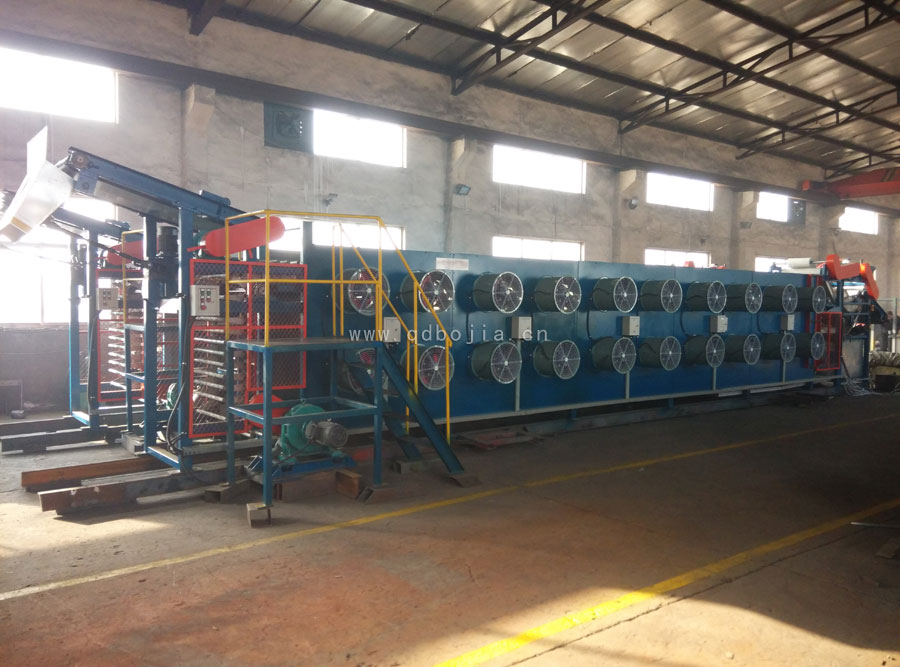

膠片冷卻機主要結構特征

膠片冷卻機采用落地結構，具有結構簡單合理、操作靈活、空間寬敞等特點。
膠片冷卻機主要由主機、電控系統兩大部分組成。主機分為前接取、打印、接頭、縱裁、冷卻裝置、膠片提升裝置、掛膠裝置、后接取、擺膠裝置等部分。電控系統由一主箱構成，并在設備關鍵處設置了緊急控制裝置，工人操作方便，視覺寬敞。
本機各主要零件均按化學工業部部頒標準，采用優質材料，經精心加工而成。各主要裝置的結構特點如下：
1.前接取裝置用汽缸控制升降，無接頭環形輸送帶，變頻器調節輸送帶輸送速度；接頭裝置采用汽缸帶動壓合輥壓合接頭結構。
2.打印裝置，采用氣動控制升降機打印力度，可循環使用26字母。
3. 接頭裝置采用汽缸帶動壓合輥壓合接頭結構
4.縱裁裝置，采用氣動控制圓形裁刀的升降，裁刀在氣缸壓制下直接壓在切削輪上，隨著切削輪的轉動形成裁切；膠條寬度可以通過調整切刀間距調整。
5.浸隔離劑液水槽采用不銹鋼板焊接而成，并配隔離劑冷卻管道。
6. 前提升裝置采用兩條無接頭環形輸送網帶夾持輸送方式，以便將膠片輸送至掛膠桿，不至于膠片因坡度大而下滑；此輸送帶能將膠片直接從前接取輸送帶輸送提升至掛膠桿，無需人工接取膠片至提升輸送帶；變頻器調節輸送帶輸送速度。
7. 掛膠桿的推進方式采用電機減速機驅動；掛膠桿材料為304不銹鋼管焊接；輸送速度可調。
8.后接取輸送帶采用無接頭環形輸送帶配壓膠輥輸送；變頻器調節輸送帶輸送速度。
9．?dāng)[膠裝置采用凸輪方式或者全自動擺膠，由電機通過擺臂帶動擺膠箱擺動膠片，以使膠片達到疊放的效果。 全自動擺膠具有稱重、疊片、壓片、裁斷等功能。
